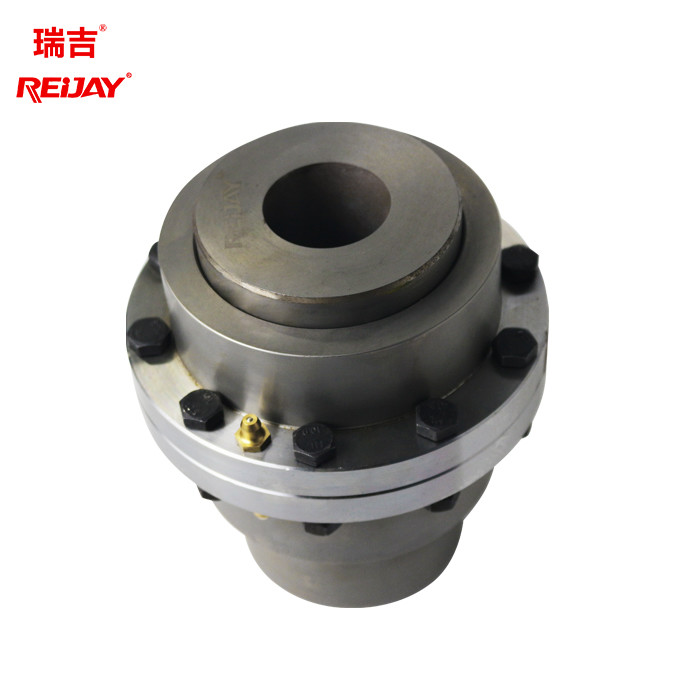

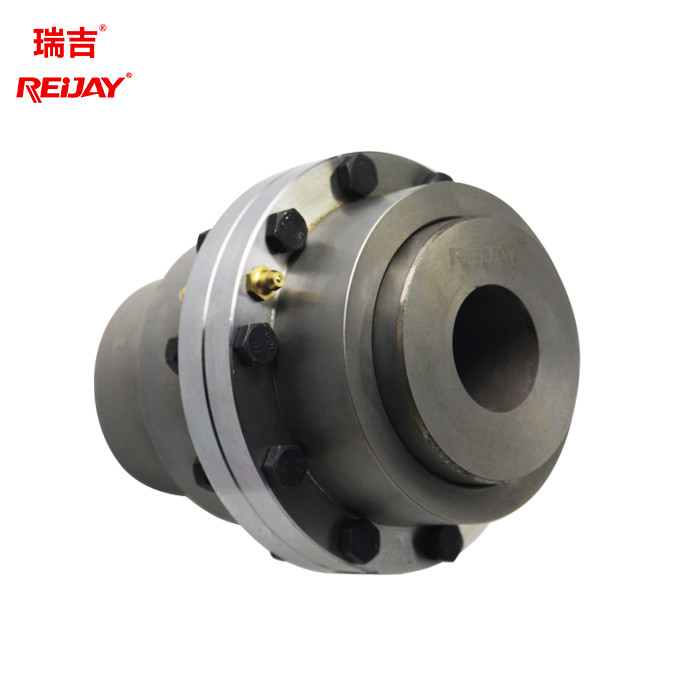

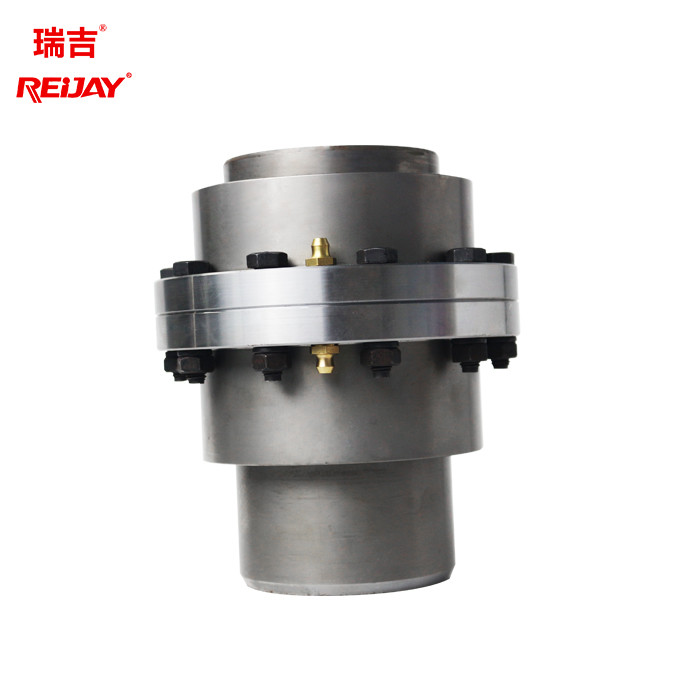

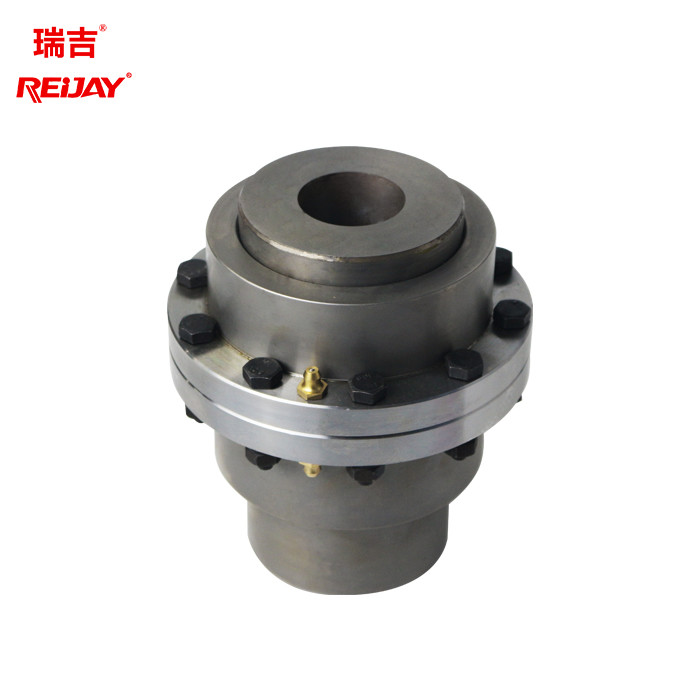

Передача 6000 RPM вращающего момента соединения плавая вала шестерни гибкая высокая
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | Гибкое соединение шестерни | Особенность | высокая емкость нагрузки |
|---|---|---|---|
| Применение | Тяжелые условия | Преимущество | Простота обслуживания и длительный срок службы |
| Номинальный вращающий момент | 850-206400N.m | рабочая Среда | Различные случаи |
| подгоняйте | Поддержка | Гарантия | 2 лет |
| Послепродажное обслуживание | Поддержка | Другой | Профессиональные техники поддерживают выбор |
| Выделить | Соединение плавая вала шестерни,Соединение плавая вала 6000 RPM,Гибкое высокое соединение вращающего момента |
||
Характер продукции
Гибкое соединение шестерни с высокой передачей вращающего момента и высокая емкость нагрузки для низкоскоростных и сверхмощных условий
Гибкое соединение шестерни составлено внутреннего кольца шестерни с таким же числом зубов и соединения фланца половинного с наружными зубами. Внешние зубы разделены в 2 типа: прямые зубы и зубы барабанчика. Так называемые зубы барабанчика сделаны сферически поверхностей. Центр сферически поверхности на оси шестерни. Позволяющ более большому сдвигу углов (по отношению к соединению прям-зуба), он может улучшить условия контакта зубов, улучшить способность передать вращающий момент, и увеличивает срок службы.
Технические данные
| Размер | Расклассифицированный вращающий момент Nm | максимальная роторная скорость | Скважина | вес f (FFR) (kg) | OAL f (FFR) (mm) | LTB (mm) | LTB1 (mm) | BSEF (FFR) | ADF (FFR) mm | FD (mm) | D (mm) | HD (mm) | параллельное рассогласование (mm) | максимальное угловое отклонение | ||||
| Не-динамический баланс RPM | Динамическая уравновешенность RPM | ID 1 | ID 2 | |||||||||||||||
| максимальная скважина | ed финиша (mm) |
максимальная скважина | ed финиша (mm) |
|||||||||||||||
| 1 | 850 | 6000 | 9000 | 42 | 11 | 56 | Твердое тело | 4⑷ | 89(87) | 43 | 40 | 3(4) | 52(56) | 116 | 78 | 59 | 1,4 | 1.5° каждый укус |
| 1,5 | 2140 | 5000 | 8250 | 56 | 18 | 76 | 9(8) | 102(100) | 49 | 47 | 3(4) | 59(63) | 152 | 101 | 76 | 1,5 | ||
| 2 | 3560 | 5000 | 7500 | 73 | 24 | 95 | 15(15) | 127(124) | 62 | 58 | 3(4) | 75(79) | 178 | 123 | 102 | 2,2 | ||
| 2,5 | 6410 | 4400 | 6600 | 85 | 37 | 114 | 25(25) | 159(156) | 77 | 74 | 5(5) | 88(93) | 213 | 148 | 118 | 2,7 | ||
| 3 | 10700 | 4000 | 6000 | 107 | 37 | 134 | 36(39) | 187(183) | 91 | 87 | 5(5) | 101(105) | 240 | 174 | 143 | 2,9 | ||
| 3,5 | 17100 | 3500 | 5250 | 125 | 46 | 150 | 59(61) | 219(213) | 106 | 101 | 6(6) | 116(121) | 279 | 201 | 165 | 3,3 | ||
| 4 | 24900 | 3000 | 4500 | 145 | 62 | 176 | 86(89) | 248(241) | 121 | 113 | 6(8) | 127(135) | 318 | 235 | 191 | 3,8 | ||
| 4,5 | 34200 | 2700 | 4050 | 165 | 76 | 202 | 114(112) | 278(272) | 135 | 128 | 8(9) | 140(152) | 346 | 264 | 216 | 4,4 | ||
| 5 | 41900 | 2500 | 3750 | 180 | 76 | 230 | 101 | 173(179) | 314(306) | 153 | 145 | 8(9) | 161(170) | 389 | 294 | 241 | 5,1 | |
| 5,5 | 64800 | 2200 | 3300 | 200 | 101 | 260 | 114 | 236(239) | 359(241) | 176 | 156 | 8(9) | 179(186) | 425 | 323 | 267 | 5,6 | |
| 6 | 84700 | 2100 | 3150 | 225 | 101 | 285 | 127 | 295(312) | 384(387) | 188 | 188 | 8(10) | 212(223) | 457 | 356 | 292 | 3 | |
| 7 | 113900 | 2000 | 3000 | 255 | 127 | 320 | 139 | 431(462) | 451(454) | 221 | 221 | 10(13) | 249(262) | 527 | 400 | 330 | 3,4 | |
| 8 | 149500 | 1900 | 2850 | 310 | 152 | 375 | 165 | 708(730) | 568(572) | 279 | 279 | 10(13) | 313(325) | 591 | 466 | 394 | 4,1 | |
| 9 | 206400 | 1800 | 2700 | 340 | 117 | 415 | 190 | 915(966) | 597(598) | 292 | 292 | 13(14) | 330(344) | 660 | 518 | 432 | 4,2 | |
Наши стратегические партнеры
Основанный в 2003, Шанхае Reijay гидравлическое & фокус CO., Ltd техника передачи на механическом соединении передачи энергии, части гидравлической системы запасные и изготовление и экспорт продуктов теплообменного аппарата (топление масла и охлаждая оборудование). Мы также обеспечиваем уместные службу технической поддержки и обслуживание. Мы также служим клиенты с дизайном, собранием, remoulding и обслуживанием компонентов промышленной автоматизации (пневматический, гидравлический, PLC), промышленными умными системами, гидравлическими источниками питания и разделами привода.
вопросы и ответы
Q: Кто мы?
Мы основаны в Шанхае, Китае, начатом в 2003, надувательство к внутреннему рынку (50,00%), Северная Америка (25,00%), Европа (5,00%), Африка (5,00%), Юго-Восточная Азия (5,00%), Южная Америка (5,00%)… Около 180-300 человек в нашем офисе и фабрика.
Q: Как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством; Всегда финальная инспекция перед пересылкой
Q: Какую информацию должен я сказать вам для того чтобы подтвердить продукт?
Чертеж мотора или другие параметры метода
Q: Чего можете вы купить от нас?
Соединения, Bellhousings, масляные баки, крышки чистки, охладители, гидравлические части, etc.
Q: Почему должны вы купить от нас, не от других поставщиков?
Мы профессиональный изготовитель OEM с 20 летами истории, фокусируя на механическом соединении передачи энергии, частях гидравлической системы запасных и изготовлении и экспорте продукта теплообменного аппарата. Мы также обеспечиваем уместные службу технической поддержки и обслуживание.
Q: Что ваш период гарантии продукта?
Мы предлагаем 2-10 годам службы жизнь в виду того что дата отклонения сосуда вышла Китай.
Q: Что ваши условия платежа?
Payment≤ 1000 USD, 100% заранее. Payment≥ 1000 USD, 30% T/T заранее, баланс перед пересылкой. Мы признаваем LC, также.
Q: Какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, CIP, FCA, срочная поставка;
Принятая валюта оплаты: USD, EUR, HKD, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, PayPal, западное соединение;
Поговоренный язык: Английский язык, китайский, испанский
