Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы

  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
Место происхождения Китай
Фирменное наименование REIJAY
Сертификация Provide
Номер модели B24
Количество мин заказа 1Комплект
Цена negotiable
Упаковывая детали Accoording к вашей потребности
Время доставки Обсуждается
Условия оплаты Обсуждается
Поставка способности Обсуждается

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
имя Соединение вала нейлона электрического двигателя рабочая Среда Различные условия работы
Гарантия 2 лет Материал Нейлон и стальной эпицентр деятельности
Преимущество Небольшие потеря кпд передачи и крупноразмерный Применение Двигатель и насос
Подгоняйте Доступный по требованию Тип упаковки Доступный по требованию
Условие Соединение водяной помпы Обеспеченное послепродажное обслуживание Доступный по требованию
Выделить

Нейлоновая муфта вала электродвигателя

,

Нейлоновая муфта вала со стальной ступицей

,

Гибкая зубчатая муфта нейлонового вала
Оставьте сообщение
Характер продукции

Небольшая потеря кпд передачи и крупноразмерного соединения вала нейлона электрического двигателя для различных условий труда

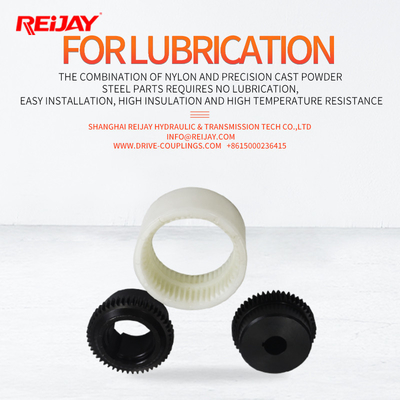

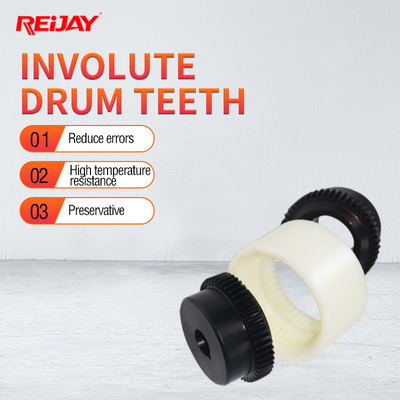

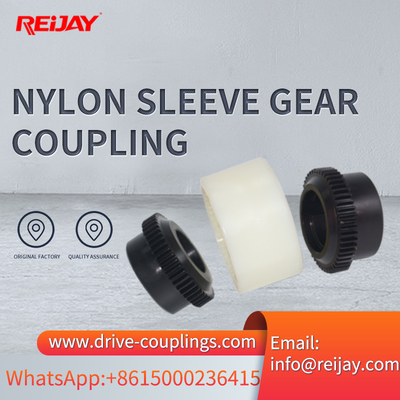

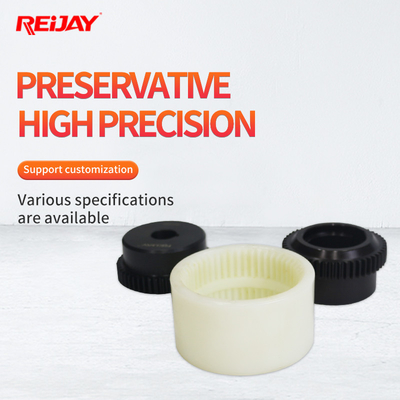

Соединение вала нейлона электрического двигателя соединения водяной помпы вид гибкого соединения шестерни. Своя типичная особенность 2 сходственных эпицентра деятельности с зубами кроны, которые передают вращающий момент через внутреннюю шестеренную пару расквартировывая собрания. Патронная втулочная муфта с осевой параллельной инволютной шестерней устроена в центре стороны зуба соединяя эпицентра деятельности. Соединяя дизайн соотвествует радиальной и угловой осевой компенсации смещения вала уменьшить неподконтрольную дополнительную нагрузку смежных подшипников вала.



Соединение вала нейлона электрического двигателя соединения водяной помпы также передает высокий вращающий момент. Их можно разрегулировать, обычно около 0.01-0.02 дюйма параллельно и около 2 градуса в угле. Соединение шестерни рукава нейлона водяной помпы соединяя обычно использовано в парах с валом прокладки к пяди расстояние между управляя оборудованием и управляя оборудованием. Они обычно требуют смазки, и некоторые дизайны для более светлых применений используют нейлон смазки свободный в разбивочном рукаве.



Технические данные соединения шестерни рукава нейлона:

Мотор
sixe		 WilteSfMift
Dxl [mm]		 n=750 [1/min] Сила P Соединение Tk максимальный [Nm] n = 1000 [1/min] Сил P Соединение Tk максимальный [Nm] n = 1500 [1/min] Сил P Соединение Tk максимальный [Nm] n=3000 (1/min] PawwP Соединение Tk максимальный [Nm]
1500 [1/mln] 3000 [1/mm] [kW] TAN [Nm] [kW] TAN [Nm] [kW] TAN [Nm] [kW] TAN [Nm]
56 9x20 　 　 14 20 0,037 0,43 14 20 0,06 0,4 14 20 0,09 0,3 14 20
0,045 0,52 0,09 0,6 0,12 0,4
63 11x23 　 　 14 20 0,06 0,7 14 20 0,12 0,9 14 20 0,18 0,6 14 20
0,09 1,1 0,18 1,2 0,25 0,9
71 14x30 0,09 1,4 14 20 0,18 2 14 20 0,25 1 14 20 0,37 1,3 14 20
0,12 1,8 0,25 2,8 0,37 2,5 0,55 1,9
80 19x40 0,18 2,5 19 32 0,37 3,7 19 32 0,55 3,7 19 32 0,75 2,5 19 32
0,25 3,5 0,55 5,5 0,75 5 1,1 3,7
90S 24x50 0,37 5,3 24 40 0,75 7,9 24 40 1,1 7,5 24 40 1,5 4,9 24 40
90L 0,55 7,9 1,1 11 1,5 10 2,2 7,4
100 l 28x60 0,75 11 28 90 1,5 15 28 90 2,2 15 28 90 3 9,8 28 90
1,1 16 3 20 4 13
112M 28x60 1,50 21 28 90 2,2 22 28 90 4 27 28 90 4 13 28 90
132 s 38x80 2,20 29 38 160 3 30 38 160 5,5 36 38 160 5,5 18 38 160
7,5 25
132 m 3 40 4 39 7,5 49 　 　
5,5 55
160M 42x110 4 54 42 200 7,5 74 42 200 11 72 42 200 11 35 42 200
5,50 74 15 49
160 l 7,50 100 11 108 15 98 18,5 60
180M 48x110 　 　 48 280 　 　 48 280 18,5 121 48 280 22 72 48 280
180 l 11 147 15 147 22 144 　 　
200L 55x110 15 196 55 500 18,5 185 55 500 30 195 55 500 30 97 55 500
22 215 37 117
225 s 60x140 55x110 18,50 245 65 780 　 　 65 780 37 245 65 780 　 　 55 500
225 m 22 294 30 292 45 294 45 146
250 m 65x140 60x140 30 390 65 780 37 361 65 780 55 357 65 780 55 176 65 780
280S 75x140 65x140 37 490 80 1400 45 440 80 1400 75 487 80 1400 75 245 65 780
280 m 45 585 55 536 90 584 90 294
315 s 80x170 65x140 55 715 80 1400 75 730 80 1400 110 714 80 1400 110 350 65 780
315M 75 970 100 2400 90 876 100 2400 132 857 100 2400 132 420
315 l 90 1170 110 1070 160 1030 160 513 80 1400
110 1420 132 1200 200 1290 200 641

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 0

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 1

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 2

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 3

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 4

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 5

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 6

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 7

Эпицентр деятельности соединения вала большого нейлона электрического двигателя стальной для различных условий работы 8
