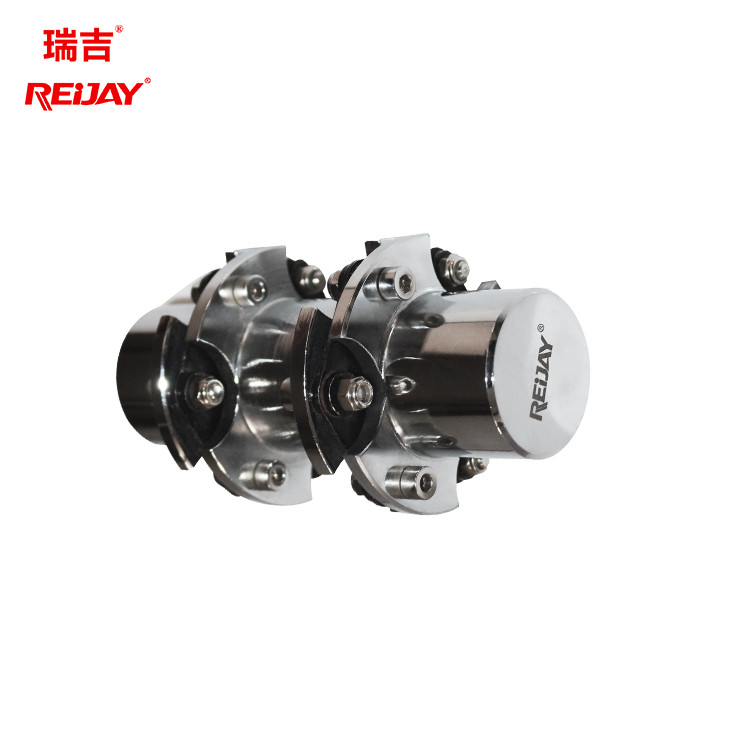

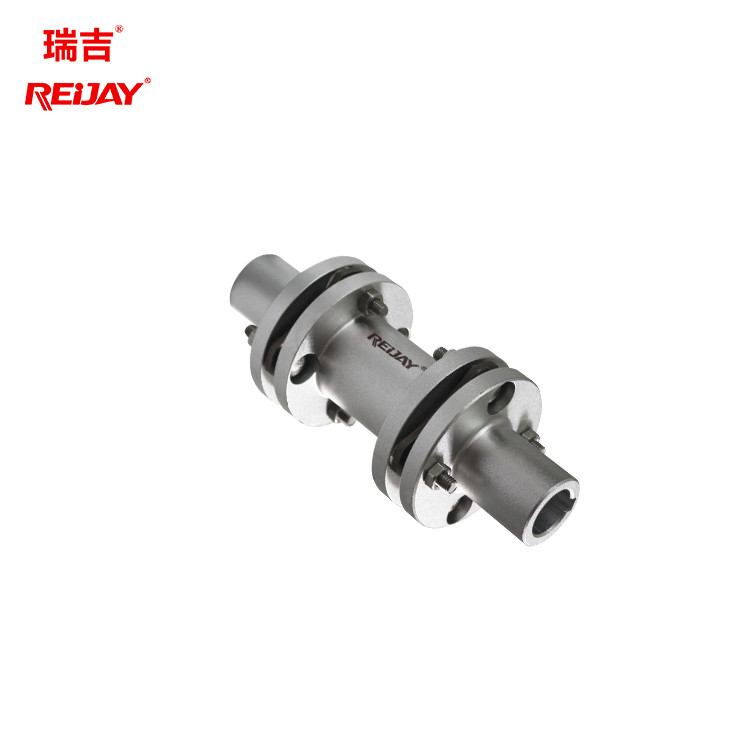

Нержавеющая сталь гибкого высокого мотора shaftgear вращающего момента соединяя 2000 Nm
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | Нержавеющая сталь | Особенность | Способность возмещать потерю рассогласование 2 осей сильна |
|---|---|---|---|
| Применение | Рабочая Среда хэша | Преимущество | Высокий кпд передачи |
| Номинальный вращающий момент | 240-110000N.m | подгоняйте | Техники помогают вам выбрать |
| Гарантия | 2 лет | Имя | Гибкое соединение диска |
| Основная структура | Диск | ||
| Выделить | 2000 соединений мотора шестерни Nm,Соединение мотора шестерни нержавеющей стали,Соединение вала вращающего момента диска высокое |
||
Характер продукции
Точная скорость передачи и без соединения диска шума гибкого для разнообразие машины конструкции
Особенности гибкого соединения диска:
Диафрагма гибкого диска соединяя тонка, поэтому она гнет легко когда относительная нагрузка смещения происходит, поэтому она может выдержать до 1,5 степени отклонения пока производящ низкие давления на подшипник в системе сервопривода. Гибкое соединение диска часто использовано в системах сервопривода, и диафрагма имеет хорошую ригидность вращающего момента. Соединения диафрагмы, с другой стороны, очень чувствительны и могут легко быть повреждены если они злоупотреблены в пользе или не установлены правильно. Поэтому, очень необходимо обеспечить что отступление внутри нося ряд нормального функционирования соединения.
Технические данные гибкого соединения диска:
| размер | момент Вращающий момент TKN Nm |
Максимальный. момент Вращающий момент TKNmax Nm |
Максимальн Скорость | Weight4) kg |
Massen- Момент Intertia5) kgm2 |
Допустимый Осевой Misalign-ment6) ±ΔkA mm |
Допустимый Угловой Misalign-ment7,8) ±ΔkW ° (Degress) |
messer3) Максимальн Bore3) mm |
L mm |
Z mm |
P mm |
L1/L2 mm |
S9) mm |
mm |
B mm |
||
| без blancing1) 1/min |
с blancing2) 1/min |
||||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2,1 | 0,002 | 1,5 | 1.5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,9 | 0,004 | 2,1 | 1.5° | 46 | 189 | 72 | 8,4 | 50 | 89 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2,6 | 1.5° | 60 | 228 | 91 | 8,4 | 60 | 108 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8,6 | 0,025 | 3,1 | 1.5° | 70 | 264 | 102 | 11,2 | 70 | 124 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3,7 | 1.5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4,2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4,7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5,2 | 1° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 74,0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 89,0 | 1,170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 109,0 | 1,630 | 6,9 | 1° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 146,0 | 2,640 | 7,6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4,040 | 8,2 | 1° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224,0 | 5,450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | ||
