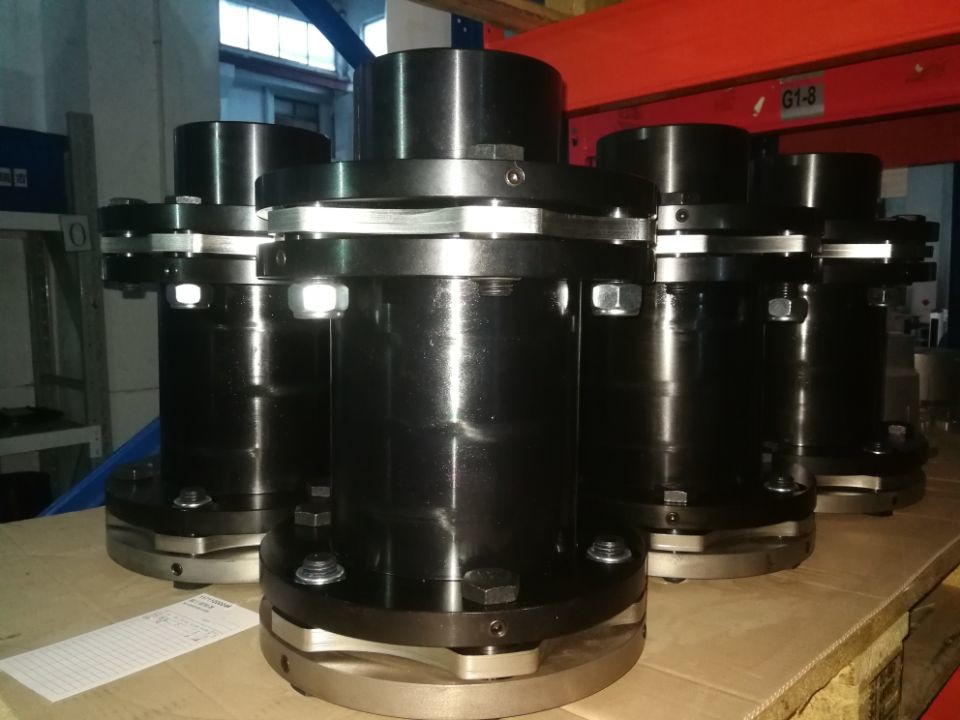

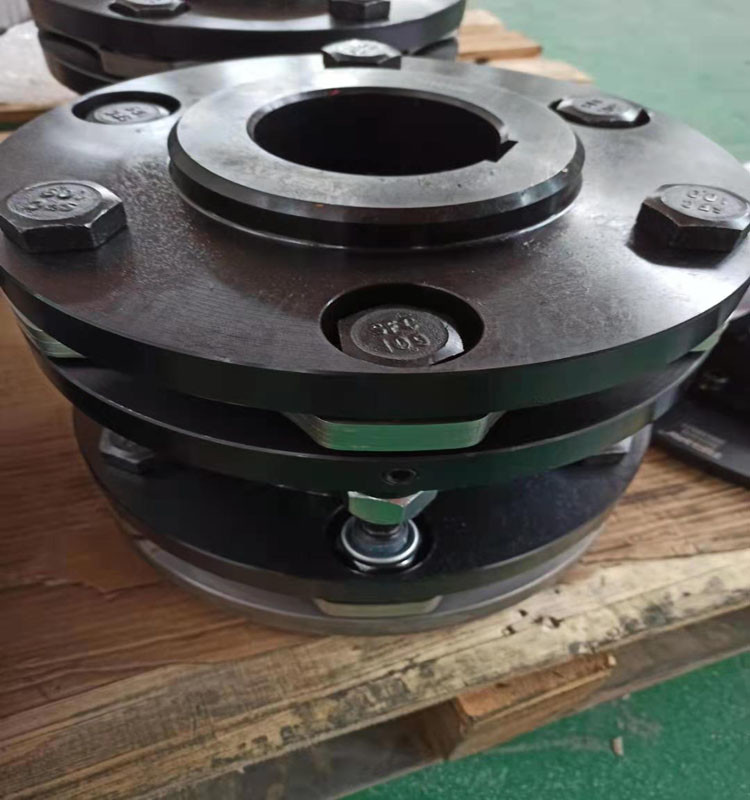

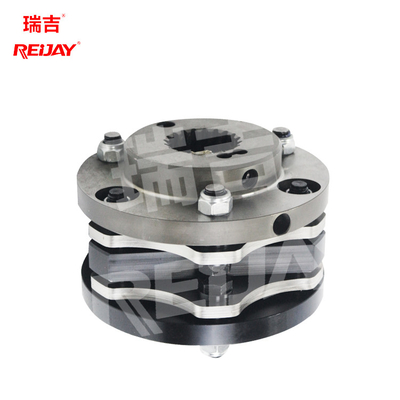

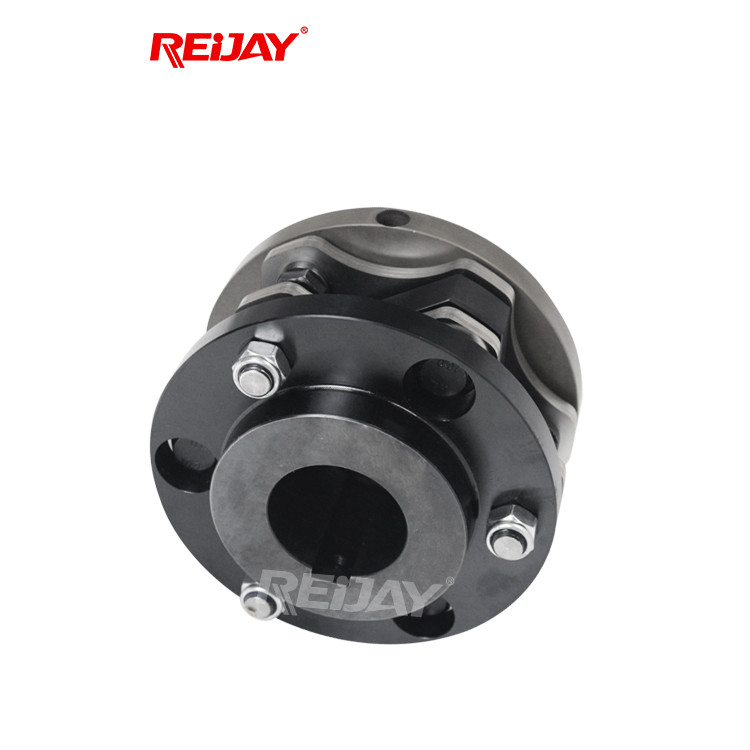

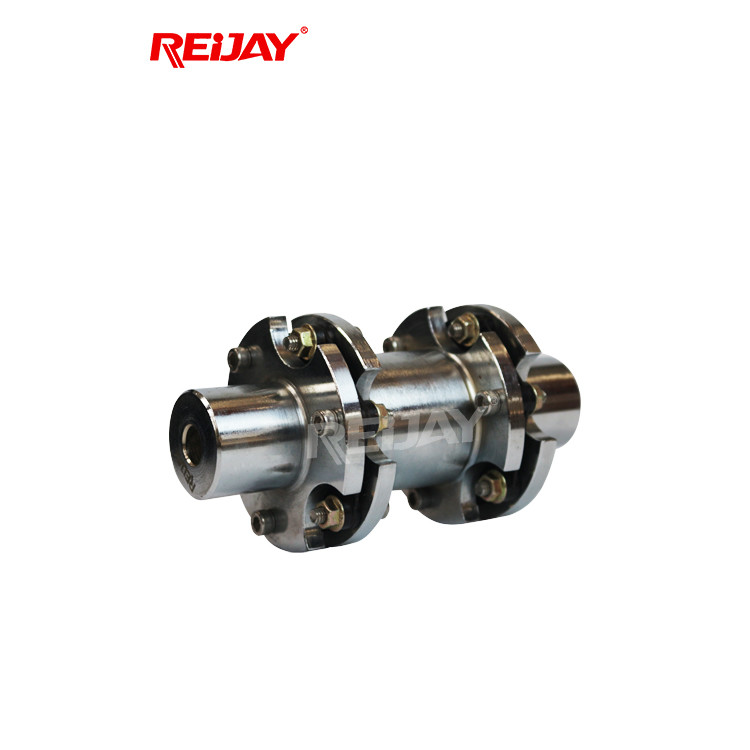

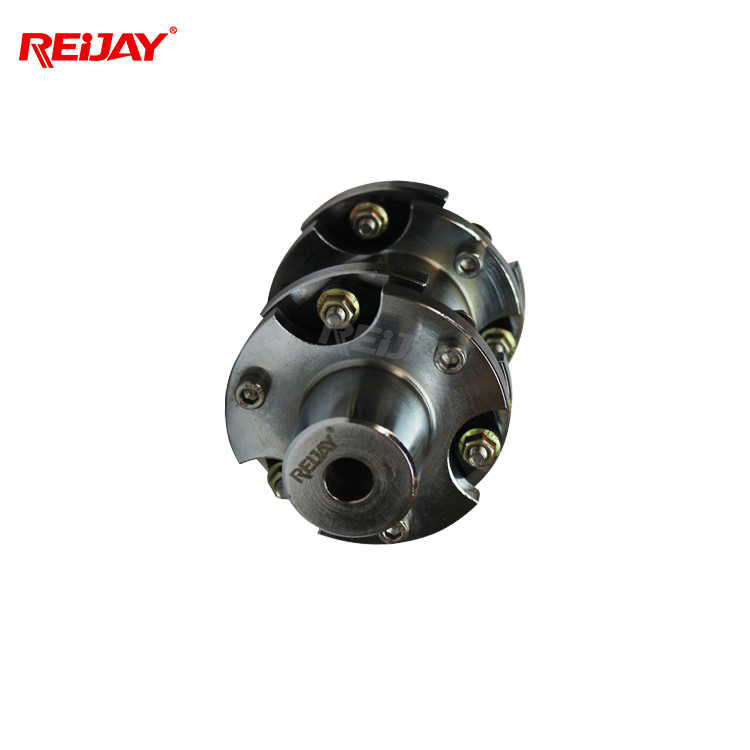

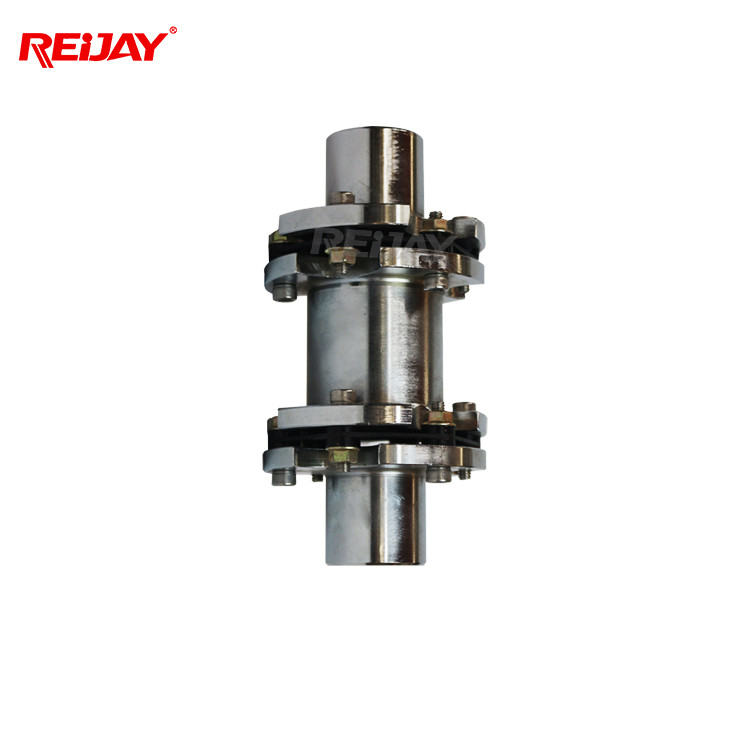

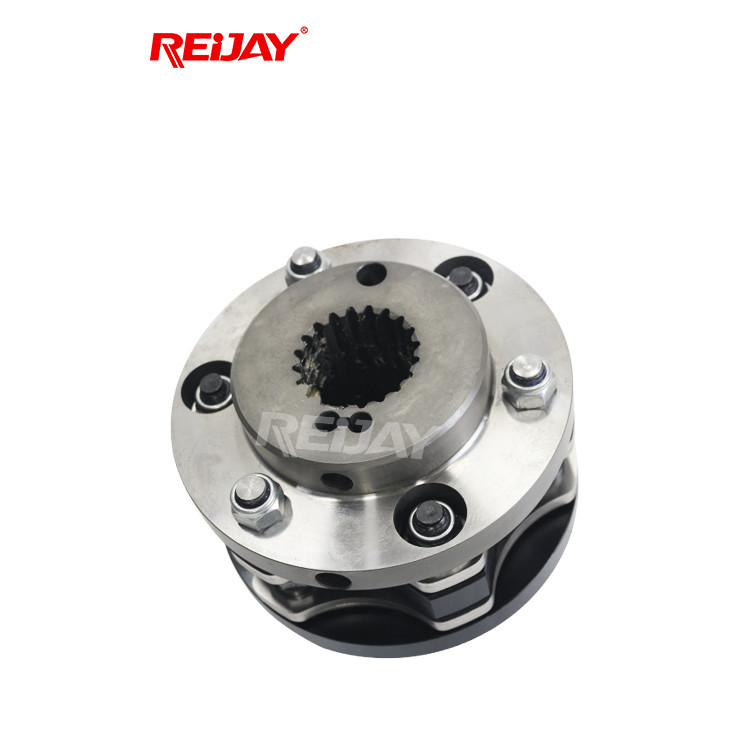

Листы нержавеющей стали соединения вала диска диафрагмы высокой точности эластичные
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | Нержавеющая сталь | Выбор | Техники помогают вам выбрать |
|---|---|---|---|
| Послепродажное обслуживание | Поддержка | Гарантия | 2 лет |
| Размер | Подгонянный размер | Обслуживание | OEM или ODM |
| Выделить | Соединение диафрагмы высокой точности эластичное,Соединение диска эластичной диафрагмы гибкое,Соединение вала диска нержавеющей стали |
||
Характер продукции
Стойкость к действию кислот, сопротивление алкалиа и соединение диска коррозионной устойчивости гибкое соответствующие для жестких условий труда

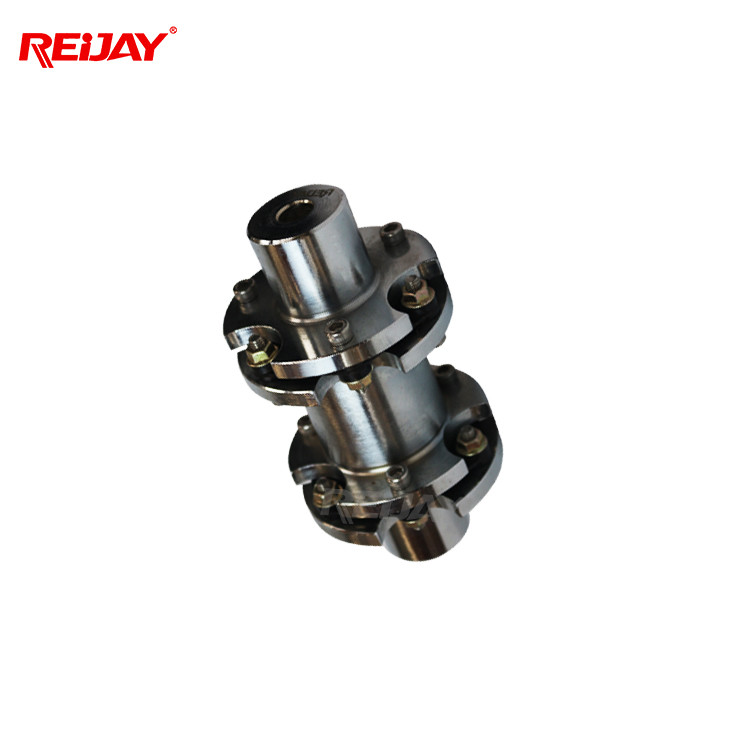

Гибкое соединение диска состоит из нескольких групп в составе диафрагмы (листы нержавеющей стали) которые staggeredly подключены с 2 половинами соединения с болтами. Каждая группа в составе диафрагмы сформирована путем штабелировать несколько частей. Диафрагмы разделены в тип ведущего шатуна и тип вс-части с различными формами.
Гибкое соединение диска полагается на упругой деформации диафрагмы для того чтобы компенсировать относительное смещение 2 соединенных валов. Высокопроизводительное гибкое сцепление с сильными элементами металла. Для этого не нужно быть смазанным. Оно не имеет компактную текстуру, высокопрочный, длинный срок службы, и никакую потребность для смазки. Зазор вращения, не повлиянный на температурой и загрязнением нефтью.
Технические данные:
| Размер | Номинальный Вращающий момент TKN (Nm) |
Максимальный. Пик Вращающий момент TKNmax (Nm) |
Максимальн Скорость | Weight4) (kg) |
Massen- Момент Intertia5) (kgm2) |
Допустимый Осевой Misalign-ment6) ±Δkazul (mm) |
Допустимый Угловой Misalign-ment7,8,9) ±Δkwzul ° (выпускник) ° (Degress) |
d1/d2 Максимальный. Максимальн Bore3) (mm) |
(mm) | P (mm) |
L1/L2 (mm) |
(mm) |
B (mm) |
||
| Без blancing1) (1/min) |
С blancing2) (1/min) |
||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 1,4 | 0,001 | 0,75 | 1.5° | 38 | 88 | 7,5 | 40 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,3 | 0,001 | 1,0 | 1.5° | 46 | 108 | 8,4 | 50 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 3,8 | 0,001 | 1,3 | 1.5° | 60 | 128 | 8,4 | 60 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 6,4 | 0,001 | 1,5 | 1.5° | 70 | 151 | 11,2 | 70 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 9,9 | 0,001 | 1,8 | 1.5° | 80 | 174 | 14,0 | 80 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 13,5 | 0,001 | 1,9 | 1° | 90 | 196 | 15,5 | 90 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 19,0 | 0,001 | 2,1 | 1° | 100 | 218 | 17,5 | 100 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 29,0 | 0,001 | 2,3 | 1° | 110 | 251 | 20,5 | 115 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 37,0 | 0,001 | 2,6 | 1° | 124 | 271 | 21,2 | 125 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 49,0 | 0,001 | 2,8 | 1° | 135 | 294 | 24,4 | 135 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 60,5 | 0,001 | 3,2 | 1° | 145 | 316 | 26,0 | 145 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 73,0 | 0,001 | 3,4 | 1° | 155 | 338 | 28,2 | 155 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 96,0 | 0,001 | 3,8 | 1° | 170 | 372 | 32,0 | 170 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 124,0 | 0,001 | 4,1 | 1° | 180 | 403 | 33,2 | 185 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 151,0 | 0,001 | 4,4 | 1° | 195 | 426 | 36,4 | 195 | 440 | ||
